高低溫低氣壓試驗箱校準難點分析

返回列表 來源：中研立華發布日期： 2021-12-31

我們都知道校準是體現一臺設備技術指標是否滿足要求、測量參數是否可信的重要依據，而傳統高低溫低氣壓試驗箱又是怎么樣校準的，校準的過程中又存在哪些難點？氣壓試驗箱(一種即可當高低溫試驗箱與低氣壓試驗箱所使用，又可同時進行低壓下的高低溫試驗的環境試驗設備)校準方案由于諸多問題，使得試驗數據的真實性、有效性受到質疑。

從多年從事環境試驗工作經驗中發現，許多客戶為了確保高低溫低氣壓試驗數據真實有效，通常會要求檢定人員在測試前對高低溫低氣壓試驗箱進行校準。然而在觀看傳統校準過程后均對其校準方式頗有微詞，甚至對校準結果提出質疑。傳統校準方案，其核心思路是利用高低溫低氣壓試驗箱的外置管口連接壓力表、溫度表，通過記錄不同條件下箱內溫度與壓力值來計算不確定度，從而判斷其是否滿足要求。

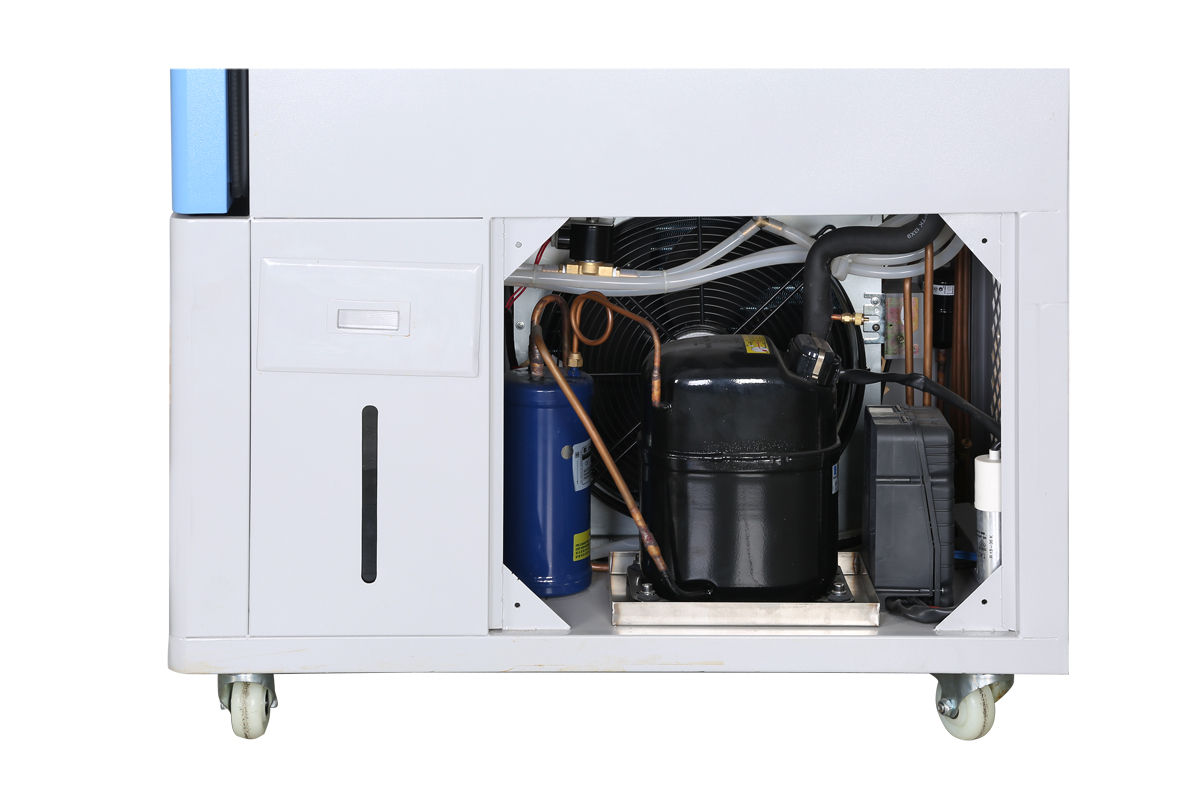

試驗箱內部部分示意圖

       傳統氣壓檢定的校準依據為JJG 875-2005，通過壓力表直接贏取不同氣壓條件下的壓力值并計算測量不確定度的方式實現，現檢定裝置逐漸被數字壓力校驗儀所取代;傳統溫度檢定的校準依據JJF 1101-2003以及GB 5170.2-2008，測量儀器主要采用鉑電阻、熱電偶或其他類似的溫感元件以及二次儀表組成的測量系統，通過在箱內指定位置布點的方式采集不同溫度條件下箱內的溫度數據，從而計算出每個溫度點的擴展不確定度。

       傳統高低溫低氣壓試驗箱校準所存在的問題主要包括以下幾個方面：
       1) 由于高低溫低氣壓試驗箱內完全密封，無法建立箱內與箱外的有線、無線通信，導致直接放置小型溫度、壓力傳感器到箱內利用數據線或無線的方式讀取試驗數據的方案無法實現，此外，能夠同時滿足高低溫低氣壓試驗箱技術指標(溫度：-40~200℃，壓力：0~500Pa)的溫度或壓力傳感器非常少見，使得校準方案實施起來比較困難；

       2) 試驗箱外雖配備外部接口只有一個，無法同時利用溫度表、壓力表進行校準，導致測試數據無法一一對應，影響計算精度，且極大的增加了設備校準所需的時間；

       3) 利用壓力智能數字表雖可以實現數據的完整記錄，但由于箱內與臬外的測試環境截然不同，且利用箱外接口測得的數據本身的有效性就值得懷疑；

       4) 校準時的測試數據需人工記錄，不僅增大了檢定人員工作量，而且提高了由于人為因素造成的誤差。

       針對上述問題，我們有單位已經通過大量的試驗研究提出了一種基于離線采集模式的高低溫低氣壓試驗箱校準方案，以便實現高低溫低氣壓試驗箱自動精確校準。
